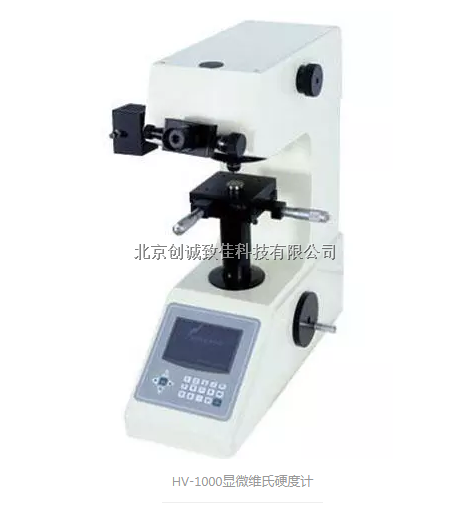

HV-1000显微维氏硬度计操作规程

作者:硬度计服务商创诚致佳
发布时间:2020-02-26
内容摘要:1、试样的制备试样表面应进行抛光,其表面粗糙镀Ra不低于0.04um,保证试验面与支撑面平行,试样的厚度不小于压痕深度的10倍。压痕中心与试样边缘的距离,两相邻压痕的距离,不小于对角线长度的5倍。对待小的试件应将其镶嵌在塑料或其他软材料上,镶嵌材料要有足够的强度。试样表面应先用酒精擦洗,无油污。2、试台的选择试...


1、试样的制备

试样表面应进行抛光,其表面粗糙镀Ra不低于0.04um,保证试验面与支撑面平行,试样的厚度不小于压痕深度的10倍。压痕中心与试样边缘的距离,两相邻压痕的距离,不小于对角线长度的5倍。对待小的试件应将其镶嵌在塑料或其他软材料上,镶嵌材料要有足够的强度。试样表面应先用酒精擦洗,无油污。

2、试台的选择

试台应根据试样的形状和尺寸选择,应能保证所加试验力垂直作用于试验面。

3、试验力保持时间选择

对黑色金属一般为10-15秒,对有色金属一般为30秒。

4、设备操作步骤

1)插上电源,打开电源开关。屏幕会显示显微维氏硬度计,这时可按任意键进入主菜单界面。

2)旋转试验力选择手轮,选择试验力。

3)在主菜单下旋转转动头,使10X物镜转动到前方中间位置。

4)将制备好的试件,放到试台上。

5)转动调焦手轮,在目镜中观察到清晰试面。

6)转动转动头使压头处于前方中间位置并有明显卡位感觉。

7)按启动键,进行硬度试验。(本机可自动完成试验力施加,保持与卸除过程。同时液晶显示屏右上方依次显示:施加试验力,保持试验力,卸出试验力)。

8)当液晶屏右上方重新显示允许实验时,转动转动头到40X测量物镜下。

9)转动调焦手轮,在40X测量物镜下观察,使压痕四个顶角清晰。

10)测量压痕对角线长度。

 a.旋转测微计左右轮鼓,使两刻线与压痕左右顶角相切。

 b.观察测微计右鼓轮,读取测量值。读取方法:主尺数值×100+副尺数值

 c.按数字键在D1栏内输入测量鼓轮上的读数。并按《确认》键。

 d.将测微计顺时针旋转90°。通过旋转两个轮毂使目镜中两刻线与压痕上下顶角相切。

 e.观察测微计鼓轮,读取测量值。在D2栏内输入测量鼓轮上的读数。并按《确认》键。

 f.硬度计将在硬度值栏显示此压痕所测得的硬度值。

11)测量完成后,移动试件重复进行下一个硬度试验

注意:

1、电机在工作状态时切不可再去移动试件,必须等待这次加卸荷结束后方可移动则会损坏仪器。

2、当测试不规则的试件时,操作时要小心、防止压头碰击试件而损坏压头。
