密封圈硬度计

使用说明书

一、密封圈橡胶硬度计主要用途：

适用于测定普通硫化橡胶及其类似物硬度薄样品(厚度1.5mm以上)以及薄橡胶O型圈的

仪器,测量硬度值在邵尔A型硬度20HA(度)-90HA(度)的橡胶。

注意：橡胶试样厚度至少1.5 mm，若试样厚度小于1.5 mm，可用不多于3层，每层厚度

不小于0.5 mm的光滑、平行试样叠加，叠层试样测定的结果和单层试样的结果不一定

一致。

二、执行标准：

它执行我国GB/T 531.1-2008，《硫化橡胶或热塑性橡胶压入硬度试验方法第一部分：

邵氏硬度计法（邵尔硬度）》，该国家标准等同国际标准ISO 7619-1-2004

三、选型指南：

LX-A型硬度计，适用于普通硬度范围，低于20HA时，选用LX-AO型硬度计,高于90HA

时，选用LX-D型硬度计;

LX-D型硬度计，适用于高硬度范围，低于20HD时，选用LX-A型硬度计;

LX-AO型硬度计，适用于低硬度橡胶和海绵；

LX-AM型硬度计，适用于普通硬度范围的薄样品，适用于厚度在1.5mm-6mm之间的样

品;

二、主要参数

刻度盘值：0-100 度

压针行程：0-2.5mm

压针端部压力： A 型、C 型 0.55N-8.06N D 型 0-44.5N

三、使用方法

把试样放置在坚固的平面上，拿住硬度计，压针距离试样边缘至少

12mm 平稳地把压足压在试样上，使压针垂直地压入试样，直至压

足和试样完全接触时 1s 内读数。在测点相距至少 6mm 的不同位置

测量硬度值 5 次，取其平均值 ( 微孔材料测点相距至少 15mm)。为

稳定测定条件，提高测定精度，应将硬度计装置在配套生产的同型

号测定架上测定。

四、使用须知

使用前应检查硬度计的指针在自由状态下应指零位 ( 如指针微量偏离零

位时，可以松动右上角压紧螺丝，转动表圈，使指针对准零位 )。

将硬度计压在玻璃板时，指针应指 100 度 ( 压针端面与压脚底面严

密接触于玻璃上)。如不指零位和100度时，可以轻微按动压针几次，

如仍不指零位和 100 度时，则不能用。如在定荷架上使用时，可以

揿动手柄，使硬度计在砝码重力作用下，硬度计压足与试台完全接

触，此时数值显示应指示 100±1( 度 )，如不指 100±1( 度 )，可以

用试台下两个调节手轮微调，如仍调不到 100±1( 度 )，同样不可以

使用，最好送厂方调整为宜。

D 型硬度计手持压在玻璃上检验零位时或装置在定荷测定架上调整零

位时，必须在硬度计压足下放置坚硬的专用量块，否则，硬度计压

头会压损玻璃板，而且很难准确的测量示值。

橡胶试样应按 GB/T631-99 的要求备制，塑料试样应按 GB2411-80 的要

求备制，橡胶微孔材料的试样应按 GB2489-93 的要求备制。

在可能的情况下橡塑试样在测试前应按 GB/T2941、GB/T2918 的规定

在实验室标准温度下进行调节后再做测定。当试样用 A 型硬度计测

量值超过 90 度时，推荐用 D 型硬度计，当用 D 型硬度计测量值低

于 20 度时，推荐用 A 型硬度计，A 型硬度计示值低于 10 度时是不

准确的，测量结果不能使用。硬度计使用完毕后，应擦净装入仪器

盒内，放置干燥处，防止受潮，测定架应经常揩擦，并涂少量防锈油，

以防生锈，并在活动部位加注 20 号机油。硬度计应按 JJG304-89 规

定，定期送检。

在用户遵守产品保管使用条件下，从购买日起 6 个月内如属产品制造

上的原因而不能正常工作，我公司负责免费为用户修理或调换。

一、性能简介

HLX-AC、HLX-D 型测试架是沧州欧谱公司研制的新一代邵氏硬度

测试支架，其测试原理更科学，结构更紧凑、合理，使测试的稳

定性和准确度进一步得到提高。并且使用高硬度的金属平台代替

了传统的玻璃平台，有效避免了玻璃平台易碎的缺点，特别是在

D 型硬度测试中，用户不再需要另行配备专用硬度块，使测试更

经济、方便。

HLX-AC 型适配本公司生产的 LX-A、LX-C 型硬度计，HLX-D 适配

沧州欧谱公司生产的 LX-D 型硬度计。

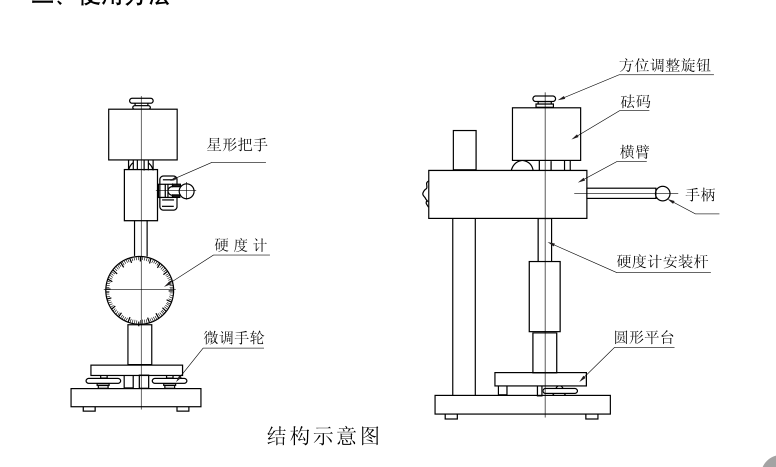

二、使用方法

1. 安装调试：

(1) 测试架应放置在稳固平整的工作台上，然后调整横臂高度。操作时右手

松开胶木星形把手，左手提升横臂使硬度计安装杆底部距离圆形平台台面约

110mm 左右，旋紧胶木星形把手 ( 硬度计安装杆应对准圆形平台中心 )。

(2) 把硬度计上端的防尘帽旋下，然后把硬度计旋入测试架的安装杆，

并旋紧 ( 旋紧时不能用力过大，否则会损坏硬度计 )，旋紧后如硬度

计表面不对准操作者，可以松开砝码顶上的方位调整旋钮，然后转

动硬度计至理想角度后再旋紧方位调整旋钮。

(3) 松开横臂上的胶木星形把手，左手再次调整横臂高度，至硬度计压

脚底面距离测试架圆形平台台面 10mm 左右时，旋紧把手压下测试

架手柄，使压脚与圆形台面完全接触，慢慢转动圆形台面下的两个

微调手轮，直至硬度计显示 100 度 (±1 度 )。些时测试架和硬度计

安装调试结束。

2. 试样要求：

试样必须平整，厚度不少于 6mm, 并且有足够的面积，压针和试样接触

位置距离试样边缘不少于 12mm。

3. 橡塑试样硬度的测试方法：

把试样放在圆形平台上，松开横臂上星形把手，调整横臂高度，至硬

度计压脚底面距离试样被测面 5mm 左右，旋紧横臂上星形把手。

压下手柄，使硬度计在定荷砝码重力作用下压脚和试样完全接触时

1 秒内读数，硬度计显示的数值，就是被测试样的硬度值。为了提

高测试准确度，在测点相距至少6mm的不同位置测量5次取平均值。

四、维护保养

测试架各活动部位要经常加注润滑油，测试完毕后应擦净仪器，防止

受潮，并涂少量防锈油。
